Rulmenți radial-axiali cu bile – funcționare și tipuri (Partea 1)

Rulmenții radial-axiali cu bile, numiți în terminologia tehnică și rulmenți cu contact unghiular, sunt utilizați atunci când asupra unui arbore acționează simultan forțe radiale și axiale.

În acest articol explicăm simplu cum funcționează, ce rol are unghiul de contact și care este diferența dintre rulmenții cu un singur rând, cei cu două rânduri și rulmenții montați în pereche.

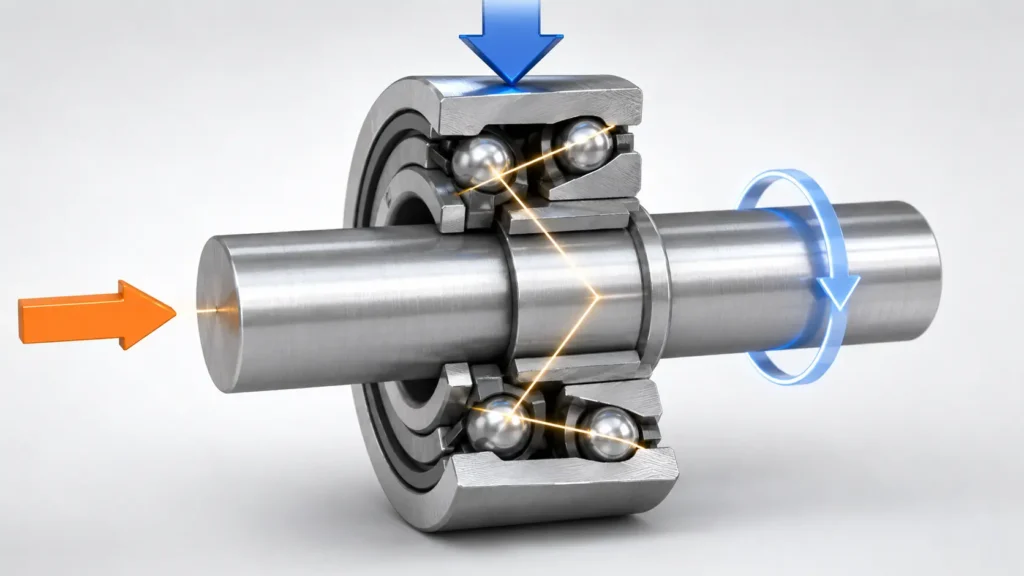

Ce este un rulment radial-axial?

Un rulment susține un arbore și îi permite să se rotească cu frecare redusă.

Asupra lui pot acționa două tipuri principale de forțe:

• sarcina radială apasă perpendicular pe axa arborelui;
• sarcina axială împinge arborele de-a lungul axei sale.

Un rulment radial-axial este proiectat să preia ambele tipuri de sarcini. Acest lucru este posibil datorită poziției înclinate a contactului dintre bile și căile de rulare.

Vezi rulmenți cu bile

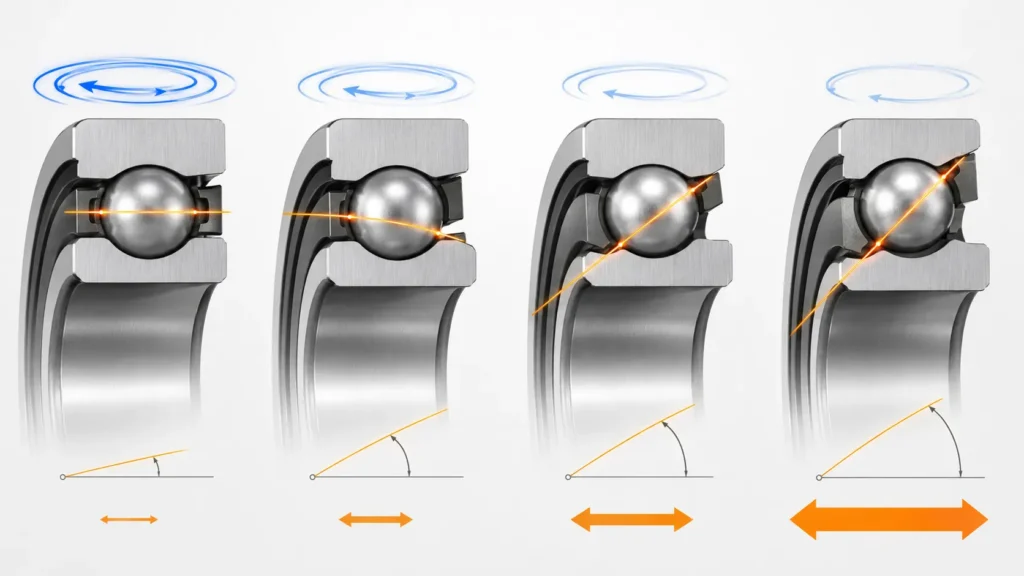

Ce înseamnă unghiul de contact?

Unghiul de contact al rulmentului influențează modul în care sarcinile sunt transmise între bile și inele.

În general:

• un unghi mai mic poate fi potrivit pentru turații ridicate;
• un unghi mai mare poate permite preluarea unei sarcini axiale mai importante.

În cataloage pot apărea unghiuri de 15°, 25°, 30° sau 40°. Semnificația și disponibilitatea lor depind însă de seria și producătorul rulmentului. Datele exacte trebuie verificate în catalogul tehnic oficial.

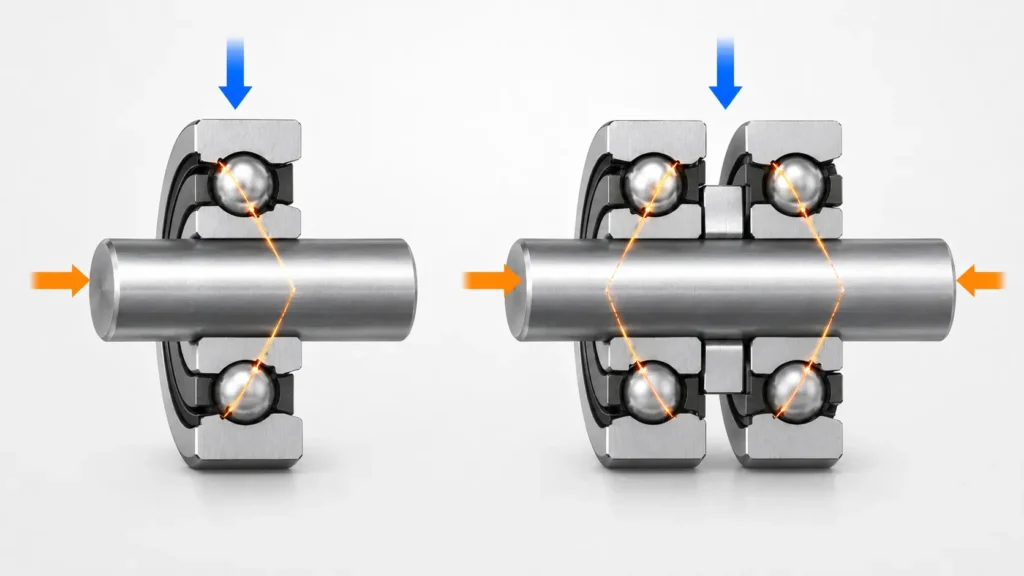

Tipuri de rulmenți radial-axiali cu bile

Rulment cu un singur rând

Un rulment cu un singur rând preia sarcini radiale și, în mod obișnuit, sarcini axiale într-o singură direcție.

Pentru sarcini axiale în ambele direcții, acesta este montat frecvent împreună cu un al doilea rulment.

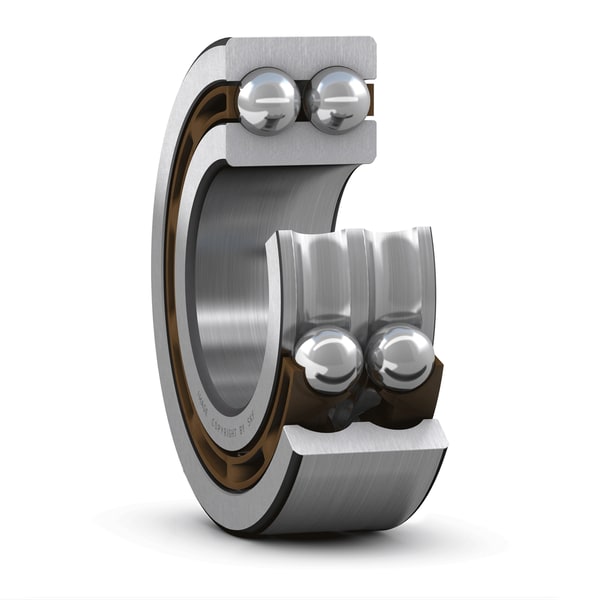

Rulment cu două rânduri

Un rulment cu două rânduri poate prelua sarcini axiale în ambele direcții și sarcini radiale.

Poate ocupa mai puțin spațiu decât o pereche de rulmenți cu un singur rând, dar înlocuirea trebuie verificată din punctul de vedere al dimensiunilor, sarcinii și turației.

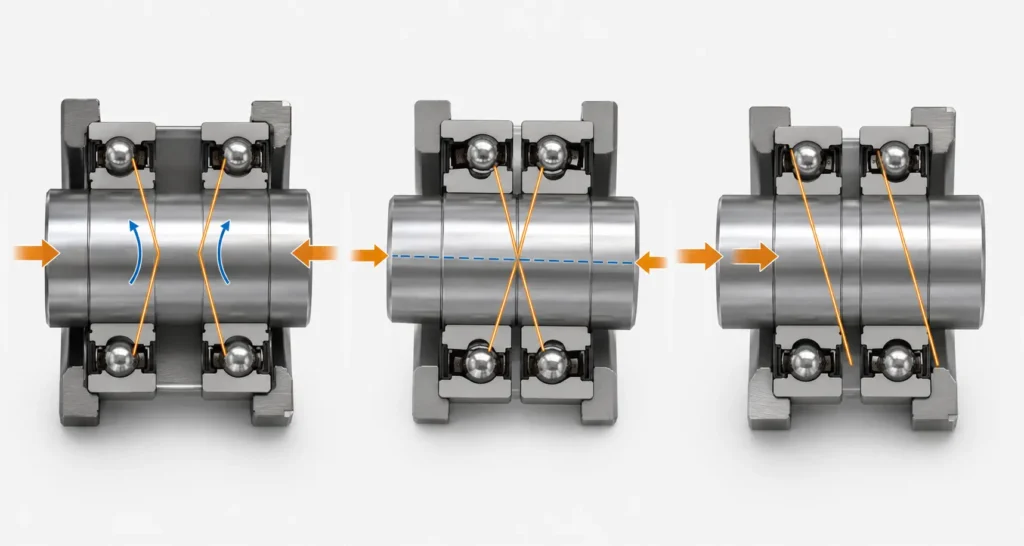

Rulmenți montați în pereche

Rulmenții cu un singur rând pot fi montați în mai multe configurații:

• DB – spate în spate: preia sarcini axiale în ambele direcții și oferă o rigiditate bună;
• DF – față în față: preia sarcini axiale în ambele direcții și poate tolera mai bine anumite nealinieri;
• DT – tandem: ambii rulmenți preiau sarcina axială în aceeași direcție.

Configurația corectă trebuie stabilită conform documentației producătorului.

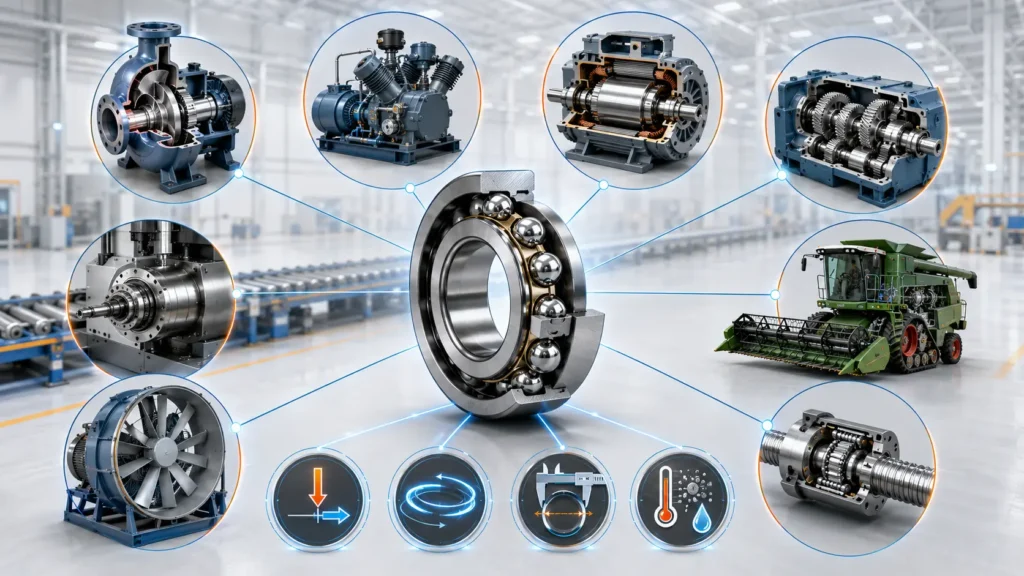

Unde sunt utilizați?

Rulmenții pentru sarcini axiale și radiale sunt întâlniți în:

• pompe și compresoare;
• motoare electrice;
• reductoare și cutii de viteze;
• mașini-unelte;
• utilaje agricole;
• ventilatoare industriale;
• echipamente de transport;
• șuruburi cu bile.

Tipul utilajului nu este suficient pentru identificarea produsului. Trebuie cunoscute și sarcina, turația, dimensiunile și condițiile de funcționare.

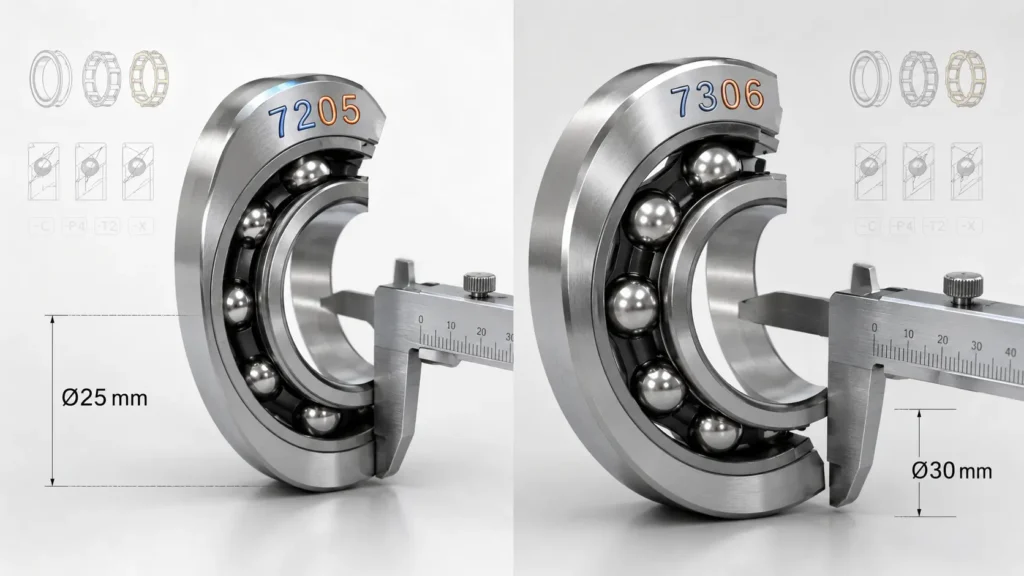

Ce pot indica numerele 7205 și 7306?

Codurile 7205 și 7306 pot desemna rulmenți cu contact unghiular din anumite serii dimensionale.

În mod obișnuit:

• primele cifre indică tipul și seria dimensională;
• ultimele două cifre pot indica alezajul;
• 05 corespunde de regulă unui alezaj de 25 mm;
• 06 corespunde de regulă unui alezaj de 30 mm.

Există excepții, iar literele adăugate codului pot indica unghiul de contact, colivia, precizia, jocul sau preîncărcarea. Acestea trebuie interpretate exclusiv pe baza catalogului producătorului.

Concluzie

Rulmenții radial-axiali sunt potriviți pentru aplicații în care apar simultan sarcini radiale și axiale. Alegerea dintre un singur rând, două rânduri sau o pereche depinde de direcția sarcinii, spațiul disponibil și cerințele utilajului.

În partea a doua explicăm cum alegi rulmentul potrivit, ce trebuie verificat înainte de comandă și ce greșeli trebuie evitate la montaj.
